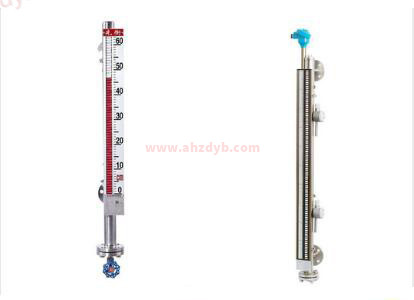

磁翻板液位計詳細介紹：優質的液位計種類選型廠家為您提供較全面的磁翻板液位計廠家產品成套解決方案。廠家坐落于中國儀表之鄉天長市，周邊配套齊全，產品經驗豐富，在磁翻板液位計選型報價設計安裝等領域沉淀多年，期待為您提供相關液位計服務及合作。
磁翻板液位計可用于各種塔、罐，槽球形容器、鍋爐和其他設備 該系列液位計可高度密封、防漏，適用于高溫、高壓和耐腐蝕場合。 彌補了玻璃板(管)液位計指示清晰度差、易破損的缺陷，整個測量過程無盲區，顯示清晰，測量范圍大。 磁翻板液位計的部件由1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti內襯聚四氟乙烯(聚四氟乙烯)、聚氯乙烯、聚丙烯等材料和進口部件制成，具有優異的可靠性和耐腐蝕性。
磁翻板液位計根據具體不同的工作環境生產了適用于各種環境和材料的液位計，包括液壓機液位計、耐腐蝕磁性翻板液位計、絕緣護套翻板液位計、高溫高壓磁性翻板液位計、頂部安裝磁性浮子液位計、玻璃板液位計、防凍液位計、玻璃管液位計、彩色石英管液位計、系列磁性翻板液位計等產品。
結構及用途:磁翻板液位計由本體、翻板箱(由紅色和白色小磁性翻板組成)、浮子、法蘭蓋等組成。它用于測量各種液體容器的液位。 磁翻板液位計可用于高溫、防爆、防腐、餐飲等場合，也可用于液位的本地顯示或遠程傳輸顯示和控制。 磁翻板液位計能夠在高溫、高壓、高粘度、強腐蝕性的條件下實現高密封、防漏、安全可靠的液位測量。整個測量過程沒有盲區，顯示明顯，讀數直觀，測量范圍大。通過液位報警和控制開關，可以實現液位或極限的上下限報警和控制。使用液位變送器，可以控制液位 邊界信號轉換成雙線4 ~ 20mADC的標準信號，實現遠程檢測、指示、記錄和控制。 磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量和控制。
原理:磁翻板液位計(也稱為磁性浮子液位計)是基于浮力原理和磁耦合效應開發的。 當待測容器中的液位上升和下降時磁性浮子液位計本體管中也有上升和下降，浮子中的永磁鋼通過磁耦合傳遞給磁柱轉向指示器，驅動紅白柱轉向指示器轉動180度，當液位上升時，轉向指示器由白色變?yōu)榧t色，當液位下降時， 轉向柱指示器由紅色變?yōu)榘咨甘酒鞯募t白結合處為容器內液位的實際高度，實現液位的清晰指示。
使用:磁翻板液位計可以直接用于觀察各種容器中介質的液位高度 適用于石油、化工等工業領域的液位指示。本發明結構簡單，觀察直觀清晰，無堵塞或泄漏，安裝方便，維護簡單。 玻璃板液位計的上、下安裝法蘭與容器連接形成連通裝置，通過玻璃板可以直接觀察容器內液位的實際高度 上下閥門配有安全鋼球。當玻璃意外損壞時，鋼球在容器內壓的作用下自動密封，防止容器內的液體溢出，保證操作人員的安全。
對于超過一定長度的，應增加中間加強法蘭或爬耳作為固定支撐，以增加強度和克服重量。磁翻板液位計的安裝位置應避免或遠離物料介質的入口和出口，以避免物料流體局部區域的快速變化，影響液位測量的準確性。配備遠程傳輸支撐儀表時，必須做到以下幾點:遠程傳輸支撐儀表的零位應與液位計的零位指示在同一水平線上；遠程傳輸輔助儀器與顯示儀器或工業控制計算機之間的連接線最好通過保護管或屏蔽雙芯電纜敷設。遠程傳輸支撐儀表應與液位計主管緊密連接，并用不銹鋼箍固定(禁止用鐵)；遠程傳輸支持儀器上的傳感表面應面向并緊密附著在主管上。接線盒接線入口敷設后，要求密封良好，以免雨水、濕氣等侵入，妨礙遠程傳輸支持儀表正常工作。維護或調試完成后，應及時覆蓋接線盒。
安裝: 不允許磁化器接近主體的外圍，否則將直接影響液位計的準確運行。 為了在運輸過程中不損壞浮球組件，浮球組件在出廠前從液位計的主管中取出。在液位計之后安裝完成后，打開底部排水法蘭，然后將浮球組件重新安裝到主管道中。請注意，浮球組件的重端朝上，不能倒置。
磁翻板液位計的測量方法及故障排除:頂部安裝或旁通管側面安裝法用于測量液體。 磁性柱翻轉體外部設有柱翻轉液位指示器、液位開關和液位變送器。 磁性單元設置在浮球內部或通過頂桿與浮球連接，當浮球和磁性單元隨液位變化時，磁性色塊(磁翻板)是翻過來的；磁性液位開關作用在相應液位點；同時，液位傳感器在浮球磁力的作用下輸出標準可變電阻信號，然后通過變送器將電阻信號轉換成4-20mA電流信號輸出。
特點:
1.應用范圍廣，形式多樣安裝適用于測量任何介質的液位和界面。
2.被測介質與指示結構完全隔離，密封性能好，防漏，適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
3.它集現場指示、遠程傳輸、傳輸和報警控制于一體，可自由調節。功能齊全的雙色指示器發光、連續、直觀、醒目、測量范圍大，觀察方向可以任意改變。
4.它具有良好的抗振性，能適應液位的大波動，工作結構簡單，安裝方便、維護成本低。
5.采用精巧的磁鋼校正器，技術參數可在現場隨意調整。
磁翻板7液位計使用注意事項
1.對于超過一定長度的液位計(普通型> 3m，防腐型> 2m)。
2.安裝的位置磁翻板液位計應遠離或遠離物料介質的進出口，以避免物料流體局部區域的快速變化，影響液位測量的準確性；
3.當配備遠程傳輸支持儀器時，應執行以下操作:
4.遠程傳輸支撐儀表應與液位計主管緊密連接，并用不銹鋼箍固定(禁止使用鐵)；
5.遠程傳輸支撐儀表上的傳感表面應面向并緊貼主管道；
6.調試時，應先打開上導管閥，然后慢慢打開下閥，讓介質平穩進入主管道(運行時，應避免介質快速?zèng)_擊浮子，導致浮子喘振，影響顯示精度)。觀察磁性紅白球是否正常翻轉，然后關閉下導管閥，打開排水閥，讓主管中的液位下降。按照這種方法，運行三次后即可投入運行，這確實是正常的(腐蝕性及其他特殊液體除外)；
7.的主管磁翻板根據介質情況，液位計應不定期清洗以去除雜質。
使用維護:
1.磁翻板不允許導磁物質靠近液位計本體周圍。禁止鐵絲固定，否則正常運行磁翻板液位計將受到影響。
2.如果用戶自己使用伴熱管，必須選擇非導磁材料，如紫銅管等。伴熱溫度應根據介質條件確定。
3.磁翻板水準儀安裝必須垂直，球閥應安裝在磁翻板液位計和容器導管，便于維護和清潔；
4、介質中不應含有固體雜質或磁性物質，以免造成粘附在浮子上；
5.使用前，零位以下的小球應設置為紅色，其他球應使用校正磁鋼設置為白色。
6.打開底部法蘭并安裝磁性浮子(注意:重的一端是磁性的，一端向上，不能倒置。)；
8、應根據介質情況，不定期清洗主管道清除雜質；
9.對于超過一定長度的液位計(普通型> 3m，防腐型> 2m)，應增加中間加強法蘭或爬耳固定支撐，以增加強度和克服自重。
10.這安裝的位置磁翻板液位計應遠離或遠離物料介質的入口和出口，以避免物料流體局部區域的快速變化，并影響液位測量的準確性。
11、當配備遠程傳輸支持儀器時需要做到以下幾點:
(1)、應使遠程傳輸支撐儀表靠近液位計主管，并用不銹鋼箍固定(禁用鐵制)；
(2)遠程傳輸支撐儀表上的傳感面應面向并緊貼主管；
(3)遠程傳輸支持儀表的零位應與液位計的零位指示在同一水平線上；
(4)遠程傳輸支持儀器和顯示儀器或工業控制計算機之間的連接線最好單獨通過保護管或用屏蔽雙芯電纜敷設。
(5)、接線盒放入線孔后，要求密封良好，以避免雨水、濕氣等侵入，使遠程傳輸支持儀器不能正常工作，接線盒在維修或調試完成后應及時覆蓋。
