雷達液位計詳細介紹：優質的液位計種類選型廠家為您提供較全面的雷達液位計廠家產品成套解決方案。廠家坐落于中國儀表之鄉天長市，周邊配套齊全，產品經驗豐富，在雷達液位計選型報價設計安裝等領域沉淀多年，期待為您提供相關液位計服務及合作。

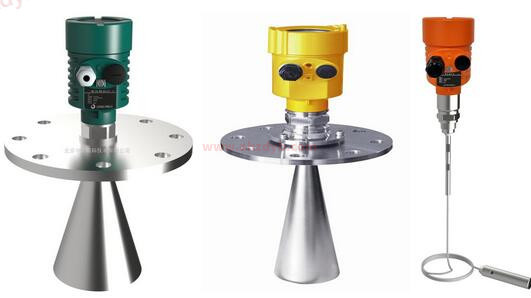

雷達液位計是通用的雷達液位計。這是一種基于時間旅行原理的測量?jī)x器。這雷達波以光速傳播，傳播時間可以通過電子元件轉換成電平信號。 探頭發射高頻脈沖在空間中以光速傳播，當脈沖遇到材料表面時被反射回儀器中的接收器接收，并將距離信號轉換成電平信號 雷達液位計發射的能量非常低的非常短的微波脈沖通過天線系統發射和接收。 雷達波浪以光速傳播。 運行時間可以通過電子元件轉換成電平信號 一種特殊的時間延長方法可以確保在非常短的時間內進行穩定和準確的測量。 即使在復雜的工作條件下有假回波，也可以利用最新的微處理技術和調試軟件準確分析液位的回波。
應用:智能雷達液位計(Level Meter)適用于液體、漿液和顆粒物料液位的非接觸式連續測量，適用于溫度和壓力的大幅度變化。如果存在惰性氣體和揮發 采用微波脈沖測量方法，可以正常工作在工業頻段范圍內 光束能量低，可安裝在各種金屬和非金屬容器或管道中，對人體和環境無害。 測量方法:它是一種雷達基于時域反射原理的液位計。脈沖的一部分雷達液位計被反射形成回波并沿同一路徑返回，但考慮到腐蝕和粘附的影響，測量范圍的最終值應至少離天線頂端100毫米。 對于溢出保護，a雷達可以定義液位計安全距離并將其附加到盲區 最小測量范圍與天線有關。 不同濃度的泡沫可以吸收微波并反射，但在一定條件下可以測量。 回到脈沖發射器 測量原理:雷達液位計是一種雷達基于時域反射原理的液位計。電磁脈沖雷達液位計以光速沿鋼纜或探頭傳播。當它遇到要測量的介質表面時雷達液位計被反射形成回波，并沿同一路徑返回脈沖發射器。發射器和待測介質表面之間的距離與脈沖的傳播時間成比例，并且計算液位高度。
安裝說明:
(1)安裝閥芯外壁壁距罐壁直徑的1/6，最小距離為200毫米
(2)不能安裝在進料口上方
(3)不能安裝在中心。如果安裝在中心，會產生多個假回波，干擾回波會導致信號丟失。
(4)連接管的直徑應小于或等于屏蔽管的長度(100毫米或250毫米)
注意事項:
1。測量范圍從梁接觸罐底的點開始計算。然而，在特殊情況下，如果罐底是凹的或錐形的，當物體水平面低于該點時，不能進行測量。
2。如果介質具有低介電常數，并且當其處于低液位時，罐底部是可見的，為了確保測量精度，建議將零點設置在具有低c高度的位置。
3。理論上可以測量到達天線頂端的位置，但是考慮到腐蝕和粘附的影響，測量范圍的最終值應該至少離天線頂端100毫米。
4。對于溢出保護，可以定義一個安全距離并將其附加到盲區。
5。最小測量范圍與天線有關。
優勢和應用:
1。雷達液位計可以測量液體和固體介質，如原油、泥漿、原煤、煤粉、揮發性液體等。
2。所有常數> 1.2的介質都可以在真空中測量，測量范圍為70m；
3。電源和輸出信號通過具有4…20mA輸出或數字信號輸出的雙芯電纜(環路)輸出。
4。非接觸測量和安裝方便。使用非常穩定的材料，堅固耐用，分辨率精確可靠，最高可達1毫米；
5。不受噪音、蒸汽、灰塵、真空等工作條件的影響；
6。工藝壓力可達400巴，介質溫度可達-200℃-800℃，介質密度和溫度不變。
7。安裝方法有多種:頂部安裝、側面安裝、旁通管安裝和波導管安裝。
8。調試可以有多種選擇:采用編程模塊調試(相當于分析處理儀器)、軟件調試(SOFT SOFT software debug)和HART手持編程器調試，調試方便快捷。
選型要點: 雷達正確選擇液位計可以確保更好地使用雷達液面指示器 什么種類的雷達液位計應根據待測流體介質的物理和化學特性進行選擇？制造雷達儀表直徑、流量范圍、襯里材料、電極材料和輸出電流等。能夠適應被測流體的性質和流量測量的要求。
1。精度功能檢查 精度等級和功能根據測量要求和應用場合選擇儀器精度等級，達到經濟效益 例如，當用于貿易結算、產品移交和能源測量時，應選擇更高的準確度，如1.0、0.5或更高。對于過程控制場合，根據控制要求選擇不同的精度等級；在僅檢測工藝流程而不需要精確控制和測量的一些情況下，可以選擇精確度稍低的那些，例如1.5、2.5或甚至4.0，然后選擇低成本插件雷達可以選擇液位計。
2。可測量介質 測量介質流量時，常用口徑測量的儀器和介質的測量范圍，雷達液位計的全流量可在測量介質流量0.5-12m/s的范圍內選擇，相對較寬。 所選儀表的不同規格(口徑)與工藝管道的相同，應根據測量的流量范圍是否在流量范圍內來確定，即當管道的流量太低，不能滿足流量計的要求或在此流量下無法保證測量精度時，需要減少儀表的口徑，以提高管道中的流量，獲得滿意的測量結果。
維護:雷達液位計主要由電子元件和天線組成。沒有活動部件。如果使用失敗，偶爾會出現的問題是儲罐中的一些揮發性有機物質會在喇叭口上或天線上結晶雷達液位計。只需要定期檢查和清潔，幾乎不需要維護。 在日常維護中，可以使用電腦遠程觀察反射波圖。對于以后可能新產生的干擾波，液位計可用于識別假波，消除這些干擾反射波的影響，并確保精確測量。
